Montage d'une WebCam
Nouvelle venue sur le marché fin 1999, la
Vesta Pro de Philips a envahi les rayons des supermarchés.
Ses performances, sans être extraordinaires, permettent d'aborder l'utilisation d'une
WebCam dans de bonnes conditions.
LE LOGICIEL
La première étape, la plus simple, consiste
à installer le CD fourni avec la caméra.
Dans un premier temps, l'utilisation des réglages automatiques est suffisante pour
obtenir un résultat honorable.
LES MONTAGES
La WebCam Vesta Pro de Philips est très facile
à adapter sur un télescope.
Il ne faut pas perdre de vue que le démontage de la caméra annule sa garantie, et que
tout démontage laisse des traces.
Avec la Vesta, il n'est pas nécessaire de la démonter, il suffit de dévisser l'objectif
d'origine et on ne perd pas le bénéfice de la garantie.
Problème :
Il faut faire un raccord entre un filetage d'environ 12X0.5 et un tube de diamètre
extérieur de 1" 1/4 soit 31,7mm
Premier montage :
Je n'ai pas de tour à ma disposition, et j'ai hâte de tester ce nouveau jouet.
Un tube de PVC de 32mm , utilise en plomberie, sera vite poncé pour obtenir 31,7mm.
Un capuchon de stylo de diamètre 11,5mm est rapidement collé dans le tube
Pour maintenir l'ensemble, quelques élastiques feront l'affaire.
|

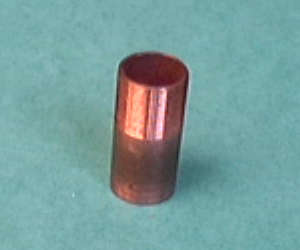

10cm de pvc de 32mm, un capuchon de stylo, un peu de colle, ça suffit pour faire un raccord. |
|
Tout ça n'est pas très académique, mais terriblement efficace. |
Une fois le montage réalisé, le tout est placé sur le télescope, à la place de l'oculaire, pour faire des photos au foyer. Dans un premier temps, c'est le plus facile
Deuxième montage :
Le principe reste le même, mais le capuchon de stylo est remplacé par une tige
filetée pour éviter les élastiques. De plus, la liaison sera plus rigide.
Attention ! Le support le l'objectif est en aluminium et le filetage (environ
12X0,5) est très fin. Le risque de le détériorer avec une vis métallique est
important. L'ensemble sera tourné dans un bloc de bakélite.
|
L'utilisation de la bakélite devrait éviter d'abîmer le support d'objectif en aluminium. Le filetage est très fin, donc fragile. |
|
La liaison par filetage est plus rigide. |
Dans un premier temps, il faut se limiter aux photos prises au foyer. Ensuite, on peut utiliser une Barlow ou faire une projection avec un oculaire pour augmenter la taille des planètes.
Troisième montage :
Réalisation d'un adaptateur WebCam pour objectif photo.
L'intérêt majeur de cet adaptateur est de permettre l'utilisation des accessoires photos
prévus pour le télescope.
Il permet également de transformer sa WebCam en appareil photo numérique, tout en
sachant qu'un objectif de 50 mm sera considéré comme un téléobjectif.
La base de l'adaptateur est un bouchon d'objectif, celui coté baïonnette, qu'on a
obligatoirement quand on achète un appareil photo ou un objectif.
Le prix de revient de cet adaptateur est dérisoire, voire nul.
On utilise le cache qui est
placé coté baïonnette. Chaque marque d'appareil photo a un modèle spécifique. |
Le centre doit être parfaitement positionné
Sur l'exemple qui suit, il s'agit d'un cache Nikon, mais on peut faire la même chose avec
n'importe quelle marque
a) Mesurer le diamètre du cache, et découper un disque en carton de même diamètre en
repérant bien la position de son centre.
b) Coller ou maintenir le disque sur la partie extérieure du cache.
Les diamètres étant exactement les mêmes, ça peut se faire avec une grande précision.
c) Avec une pointe de compas, par exemple, piquer le centre du disque, ce qui laissera une
trace sur le cache, et positionnera son centre avec précision.
d) Avec une mini perceuse, on peut faire un trou de 1 mm de diamètre, ce qui
marquera le centre de façon définitive et aidera à positionner le foret pour le
perçage suivant.
e) Avec un foret à bois de 12mm, qui possède une pointe en son centre permettant un
centrage parfait, percer un trou de 12 mm au centre du cache.

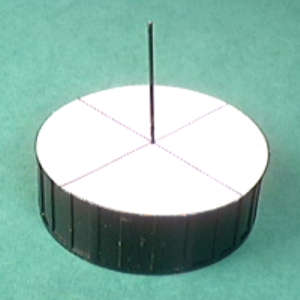

La juxtaposition d'un carton circulaire de même diamètre que le cache permet un centrage très précis. |
|

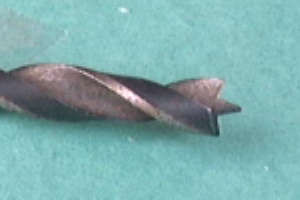

La forme particulière du foret à bois permet un centrage et un perçage parfait. |
E
Cette cale a une double fonction :
- Donner une distance convenable entre l'objectif photo ou le télescope et le capteur de
la WebCam.
- maintenir la tige filetée parfaitement dans l'axe optique.
Sur le boîtier photo, mesurer la distance entre la surface
d'appui et le film.
Pour un Nikon, on trouve 47 mm.
Il faudra avoir cette même distance entre le capteur de la WebCam et l'extérieur du
cache, en laissant une marge d'1 mm pour régler l'infini avec précision. Donc dans notre
cas 46 mm.

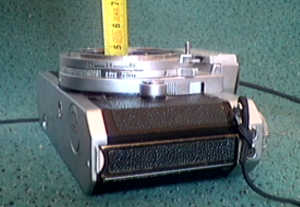

Pour ne pas avoir de problème de mise au point, il faut que la distance entre le capteur et le cache soit la même qu'entre le film et le bord du boîtier. |
Ca nous conduit à une cale d'épaisseur 16 mm.
Cette cale circulaire peut être faite en bois, contre-paque, plastique.....
Le bois rouge est facile à travailler.
Avec une perceuse à colonne, faire un trou de 12mm.
Ce trou sera donc parfaitement perpendiculaire au plan de la cale.
Cette cale a été réalisée en
bois rouge. On peut voir le trou central ainsi que les trois trous qui seront faits à l'étape suivante pour sa fixation sur le cache. |
Les deux trous de 12mm doivent être parfaitement alignés.
Pour cela il suffit d'enfiler le cache et la cale d'épaisseur sur le foret de 12, coté
fixation du foret, bien entendu.
Percer 3 ou 4 trous à travers le cache, qui permettrons de solidariser le cache et la
cale au moyen de vis.

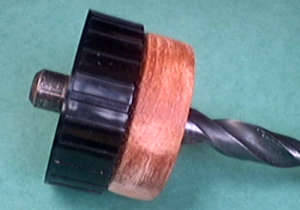

L'utilisation d'un foret de 12 mm permet un alignement parfait des axes optiques pendant le perçage des trous pour les vis de fixation. |
Sur un tube de longueur 20 mm, faire un filetage sur
une longueur de 8 mm, de pas 12x0,5.
Ce tube sera placé dans la cale d'épaisseur et le filetage doit dépasser d'environ
7 mm.
ATTENTION, il ne doit pas toucher le capteur !!.
Prendre pour modèle l'objectif d'origine.
Le filetage devra être réalise avec soin pour ne pas risquer d'abîmer le filetage de la WebCam |
|
|
Une fois la tige placée dans la cale, l'adaptateur est terminé. |
Utilisation :
Muni de cet adaptateur, la WebCam remplace le boîtier
de l'appareil photo.
On peut y fixer un objectif ou utiliser des raccords du télescope prévus pour la photo
astronomique.

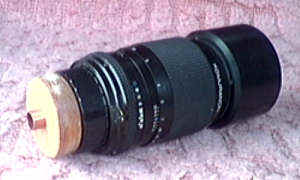

Avec un objectif de 135 mm, on dispose d'un téléobjectif numérique | |
Pour une utilisation avec un télescope, il suffit de fixer une bague "T" sur l'adaptateur. | |
Avec l'adaptateur, il est facile de faire de la photo par projection à l'oculaire avec les accessoires du télescope. | |
Montage au foyer, on a une focale de 2 m | |
Montage pour une projection par
oculaire. La focale résultante dépend de l'oculaire utilisé. Par exemple : Oculaire de 25 mm, focale résultante 7 m. Oculaire de 9 mm, focale résultante 39 m. |
Mise en uvre du logiciel d'origine
Cette procédure, faite sur un C8, peut se
faire sur un autre instrument.
a) Lancer le programme d'acquisition "Vidéo Capture"
b) Cliquer sur l'icône "Source vidéo"
c) Faire les réglages suivants :
|
Première étape, la Source de
Capture. "Philips VGA Display Caméra" |
Deuxième étape, Commandes
Caméra. Cocher les boutons "Automatique" |
|
|
Troisième étape, Commandes
d'images. 15 ou 25 images par secondes rend la mise au point plus confortable. |
Fermer le menu
d) Pointer la lune avec l'instrument, un moteur en ascension droite est bien utile, et
faire la mise au point.
d) Enlever l'oculaire, et mettre la WebCam à la place. Faire coulisser le tube dans le
porte-oculaire jusqu'à ce que la mise au point soit à peu près bonne. Faire un repère
sur le raccord pour la retrouver la fois suivante.
e) Ajuster la mise au point avec la molette de mise au point du télescope.
f) Pour saisir une image, appuyer sur la barre espace pour figer l'écran et choisir un
instant où la turbulence et faible. Pour enregistrer l'image, faire F8 ou Capture/Une
image/Sous fichier. Appuyer à nouveau sur la barre espace pour passer la main au capteur.
f bis) On peut aussi faire une vidéo qui permettra de choisir les meilleures images pour
un traitement ultérieur
Cette manipulation toute simple permet d'obtenir facilement quelques images.
C'est avec la Lune que l'apprentissage est le plus simple. | |
|
Quand la turbulence n'est pas trop importante, une simple photo prise au foyer permet de saisir les principales formations lunaires |
|

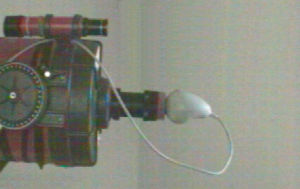

Saturne en plein jour. Pour un premier essai, il vaut mieux choisir un objet plus simple. Cette prise de vue a pourtant été faite avec le premier montage décrit ci-dessus |
La possibilité de faire des Films peut être utilisée pour saisir le passage des satellites
La station ISS filmée avec une WebCam et un C8 à Saint-Martin de Crau le 14 juin
2001
Important :
Le champ du capteur étant très réduit, l'objet à
photographier devra être parfaitement centré dans l'oculaire. Un réticule peut être
utile.
Après avoir enregistré les images sur le disque, il faut
les traiter.
La plupart des logiciels de traitement d'images peuvent convenir, mais les logiciels
développés pour l'astronomie sont les mieux adaptés
On en trouve la liste sur AstroCam,
un site incontournable.
Dernière minute:
Laurent Deidda a trouvé une astuce géniale pour faire des poses d'une seconde
avec une Vesta pro. Il suffit de remplacer le pilote Camdrv10.sys d'origine par celui-ci :
camdrv10. sys ( 264Ko), ou le même en Zip : camdrv10.zip (27Ko)
Si vous souhaitez que la pose affichée soit "1 sec" au lieu de
"1/25", alors il faut aussi remplacer camext10.dll de windows/system par
celui-ci : camext10.dll (134Ko) ou le même en zip : camext10.zip (38Ko).
Nouveau : Le nouveau pilote Camdrv10.sys du 29/8/00 dans camdrv10_1i.zip devrait afficher 1 image / seconde quand le réglage est sur 5 (modif Bernard Bayle).
Nouvel adaptateur photo
En voyant mon adaptateur en plastique
et en bois, mon ami Robert Michel du RMCC s'est dit que l'aluminium serait bien
mieux adapté au problème.
Il faut préciser que Robert est un virtuose du tour et de la fraise. Avec
d'autres passionnés du club, Il fabrique de véritables locomotives à vapeur en
modèle réduit.

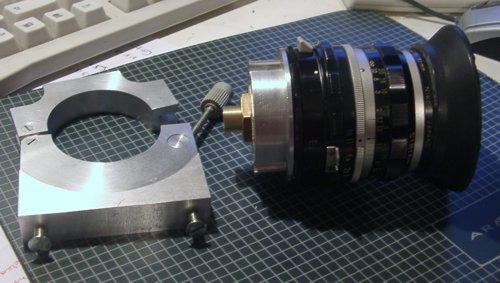

A partir d'une bague-allonge de la marque le l'objectif il a réussi a faire un adaptateur plus sur et plus précis.
La bague filetée en bronze
Le système est démontable et ajustable
Le centrage optique est parfait
L'objectif sera parfaitement solidaire de la webcam
Merci Robert !
Prochainement sur cet écran :
L'utilisation de logiciels de traitement d'images.
